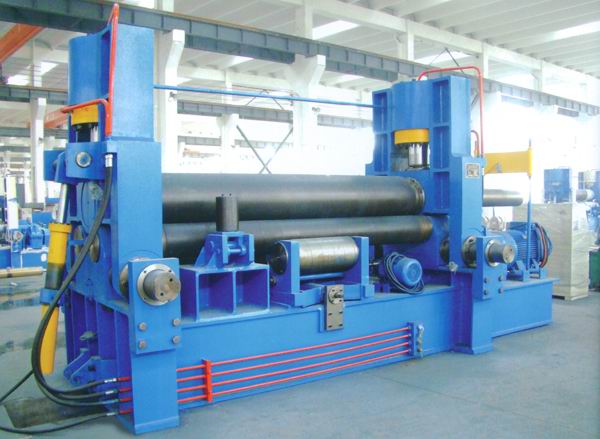

W11S-30×2500上辊万能卷板机 |
发布日期:2009-1-14 16:18:52 发布者:双利机床
点击:570 |
|
卷板机说明:
性能特点:
1、 高精度的端部预弯
自由地设定直边长度,上辊直接加压预弯,能够完成高精度的端部预弯。
2、 NC控制,高的生产效率
卷制制品工艺参数NC化,操作简单,效率大幅度提高。
3、 制品精度超群
上辊呈鼓形状,下辊的下部有托辊配合调节,连续弯曲,从薄板到厚板这一广泛的范围内能够卷制理想的制品。
4、 作业的安全
两下辊固定,上辊上下、左右移动,工件不随工作辊移动,作业者安全。
5、 整体式结构,基础简单,移动方便
设备采用整体式底盘,毋需地脚螺栓,基础简单,移动作业场所方便。
6、 不同的用途,相应的控制方法
根据用途,有以下控制方式:
TNC(上NC):多品种,少量生产用;
T&BNC(上、下NC):少品种,大量生产用。
7、 丰富的弯曲形状
具有卷制O型、U型、多段R、辅助锥筒装置,可以卷制一定范围的锥筒。
O型弯曲:后方弯曲方式;
U型弯曲:前方弯曲方式;
多段R弯曲:组合式方式。
技术参数:
规格型号 |
上辊加压力
(tons) |
最大板厚 |
板幅mm |
上辊直径mm |
下辊直径mm |
中心距mm |
电动机kw |
端曲mm |
中央mm |
驱动油 |
油压用 |
移动用 |
W11S-14x2000 |
75 |
10 |
14 |
2000 |
270 |
150 |
245 |
7.5 |
4 |
1.1 |
W11S-14x2500 |
75 |
10 |
14 |
2500 |
270 |
150 |
245 |
7.5 |
4 |
1.1 |
W11S-15x3000 |
100 |
11 |
15 |
3000 |
325 |
165 |
270 |
15 |
5.5 |
1.5 |
W11S-20x2500 |
130 |
16 |
20 |
2500 |
330 |
180 |
300 |
15 |
5.5 |
2 |
W11S-20x3000 |
160 |
16 |
20 |
3000 |
375 |
200 |
330 |
18.5 |
7.5 |
2.2 |
W11S-25x2500 |
190 |
21 |
24 |
2500 |
380 |
220 |
360 |
22 |
7.5 |
4 |
W11S-25x3500 |
230 |
21 |
25 |
3500 |
440 |
235 |
380 |
30 |
11 |
4 |
W11S-30x4000 |
270 |
25 |
30 |
3000 |
450 |
250 |
400 |
30 |
11 |
4 |
W11S-25x4000 |
270 |
20 |
25 |
4000 |
490 |
250 |
400 |
30 |
11 |
4 |
W11S-36x2500 |
320 |
30 |
36 |
2500 |
460 |
260 |
420 |
37 |
15 |
5.5 |
W11S-30x3000 |
320 |
28 |
30 |
3000 |
480 |
260 |
420 |
37 |
15 |
5.5 |
W11S-28x3500 |
320 |
25 |
28 |
3500 |
500 |
260 |
420 |
37 |
15 |
5.5 |
W11S-40x2500 |
380 |
35 |
40 |
2500 |
500 |
275 |
460 |
45 |
22 |
5.5 |
W11S-35x3000 |
380 |
32 |
35 |
3000 |
510 |
275 |
460 |
45 |
22 |
5.5 |
W11S-30x4000 |
380 |
25 |
30 |
4000 |
550 |
275 |
460 |
45 |
22 |
5.5 |
W11S-38x3000 |
430 |
35 |
38 |
3000 |
540 |
290 |
500 |
55 |
22 |
7.5 |
W11S-36x3500 |
430 |
30 |
36 |
3500 |
560 |
290 |
500 |
55 |
22 |
7.5 |
W11S-40x4000 |
540 |
35 |
40 |
4000 |
630 |
340 |
610 |
55 |
22 |
11 |
W11S-36x5000 |
540 |
30 |
36 |
5000 |
670 |
340 |
610 |
55 |
22 |
15 |
W11S-40x5000 |
610 |
32 |
40 |
5000 |
700 |
360 |
650 |
75 |
30 |
15 |
W11S-36x6000 |
610 |
32 |
36 |
6000 |
730 |
360 |
650 |
75 |
30 |
15 |
W11S-60x3000 |
690 |
50 |
60 |
3000 |
650 |
380 |
700 |
75 |
30 |
15 |
W11S-50x4000 |
690 |
45 |
50 |
4000 |
700 |
380 |
700 |
75 |
30 |
15 |
W11S-40x6000 |
690 |
35 |
40 |
6000 |
760 |
380 |
700 |
75 |
30 |
15 |
W11S-70x3000 |
850 |
60 |
70 |
3000 |
710 |
420 |
780 |
75 |
37 |
15 |
W11S-50x5000 |
850 |
42 |
50 |
5000 |
790 |
420 |
780 |
90 |
37 |
15 |
W11S-60x4000 |
930 |
55 |
60 |
4000 |
780 |
440 |
820 |
90 |
37 |
15 |
W11S-50x6000 |
930 |
42 |
50 |
6000 |
850 |
440 |
820 |
90 |
37 |
18.5 |
W11S-80x3000 |
1050 |
70 |
80 |
3000 |
770 |
460 |
880 |
90 |
37 |
18.5 |
W11S-60x5000 |
1050 |
50 |
60 |
5000 |
850 |
460 |
880 |
90 |
37 |
18.5 |
W11S-55x6000 |
1050 |
45 |
55 |
6000 |
890 |
460 |
880 |
90 |
37 |
18.5 |
W11S-85x3000 |
1150 |
75 |
85 |
3000 |
800 |
480 |
920 |
110 |
45 |
18.5 |
W11S-70x4000 |
1150 |
65 |
70 |
4000 |
840 |
480 |
920 |
110 |
45 |
18.5 |
W11S-60x6000 |
1150 |
50 |
60 |
6000 |
930 |
480 |
920 |
110 |
45 |
22 |
W11S-100x3000 |
1350 |
90 |
100 |
3000 |
860 |
480 |
920 |
110 |
45 |
22 |
W11S-80x4000 |
1350 |
75 |
80 |
4000 |
900 |
520 |
1000 |
110 |
45 |
22 |
W11S-70x5000 |
1350 |
65 |
70 |
5000 |
940 |
520 |
1000 |
110 |
45 |
22 |
W11S-100x4000 |
1600 |
85 |
100 |
4000 |
940 |
560 |
1080 |
132 |
55 |
30 |
W11S-125x3000 |
1800 |
110 |
125 |
3000 |
960 |
600 |
1120 |
160 |
75 |
37 |
W11S-110x4000 |
1800 |
95 |
110 |
4000 |
990 |
600 |
1120 |
160 |
75 |
37 |
|
注:参数如有变更,恕不另行通知。 |
|
