W11S-25×3000上辊万能卷板机

发布日期：2009-1-14 16:18:52 发布者：双利机床点击：570

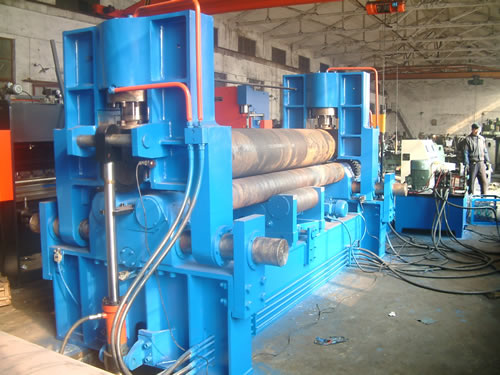

W11S-25×3000上辊万能卷板机

卷板机说明：
性能特点：
1、高精度的端部预弯
自由地设定直边长度，上辊直接加压预弯，能够完成高精度的端部预弯。
2、 NC控制，高的生产效率
卷制制品工艺参数NC化，操作简单，效率大幅度提高。
3、制品精度超群
上辊呈鼓形状，下辊的下部有托辊配合调节，连续弯曲，从薄板到厚板这一广泛的范围内能够卷制理想的制品。
4、作业的安全
两下辊固定，上辊上下、左右移动，工件不随工作辊移动，作业者安全。
5、整体式结构，基础简单，移动方便
设备采用整体式底盘，毋需地脚螺栓，基础简单，移动作业场所方便。
6、不同的用途，相应的控制方法
根据用途，有以下控制方式：
TNC（上NC）：多品种，少量生产用；
T&BNC（上、下NC）：少品种，大量生产用。
7、丰富的弯曲形状
具有卷制O型、U型、多段R、辅助锥筒装置，可以卷制一定范围的锥筒。
O型弯曲：后方弯曲方式；
U型弯曲：前方弯曲方式；
多段R弯曲：组合式方式。
技术参数：

规格型号	上辊加压力（tons）	最大板厚		板幅mm	上辊直径mm	下辊直径mm	中心距mm	电动机kw
规格型号	上辊加压力（tons）	端曲mm	中央mm	板幅mm	上辊直径mm	下辊直径mm	中心距mm	驱动油	油压用	移动用
W11S-14x2000	75	10	14	2000	270	150	245	7.5	4	1.1
W11S-14x2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-15x3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20x2500	130	16	20	2500	330	180	300	15	5.5	2
W11S-20x3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-25x2500	190	21	24	2500	380	220	360	22	7.5	4
W11S-25x3500	230	21	25	3500	440	235	380	30	11	4
W11S-30x4000	270	25	30	3000	450	250	400	30	11	4
W11S-25x4000	270	20	25	4000	490	250	400	30	11	4
W11S-36x2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-30x3000	320	28	30	3000	480	260	420	37	15	5.5
W11S-28x3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-40x2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-35x3000	380	32	35	3000	510	275	460	45	22	5.5
W11S-30x4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-38x3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36x3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-40x4000	540	35	40	4000	630	340	610	55	22	11
W11S-36x5000	540	30	36	5000	670	340	610	55	22	15
W11S-40x5000	610	32	40	5000	700	360	650	75	30	15
W11S-36x6000	610	32	36	6000	730	360	650	75	30	15
W11S-60x3000	690	50	60	3000	650	380	700	75	30	15
W11S-50x4000	690	45	50	4000	700	380	700	75	30	15
W11S-40x6000	690	35	40	6000	760	380	700	75	30	15
W11S-70x3000	850	60	70	3000	710	420	780	75	37	15
W11S-50x5000	850	42	50	5000	790	420	780	90	37	15
W11S-60x4000	930	55	60	4000	780	440	820	90	37	15
W11S-50x6000	930	42	50	6000	850	440	820	90	37	18.5
W11S-80x3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-60x5000	1050	50	60	5000	850	460	880	90	37	18.5
W11S-55x6000	1050	45	55	6000	890	460	880	90	37	18.5
W11S-85x3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70x4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-60x6000	1150	50	60	6000	930	480	920	110	45	22
W11S-100x3000	1350	90	100	3000	860	480	920	110	45	22
W11S-80x4000	1350	75	80	4000	900	520	1000	110	45	22
W11S-70x5000	1350	65	70	5000	940	520	1000	110	45	22
W11S-100x4000	1600	85	100	4000	940	560	1080	132	55	30
W11S-125x3000	1800	110	125	3000	960	600	1120	160	75	37
W11S-110x4000	1800	95	110	4000	990	600	1120	160	75	37

注：参数如有变更，恕不另行通知。
